在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。通过电容器把交流电引入负载中，对地有220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中，本弱点也可克服。如冰箱电子温控器或遥控电源的开/关等电源都是用电容器降压而制作的。相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。

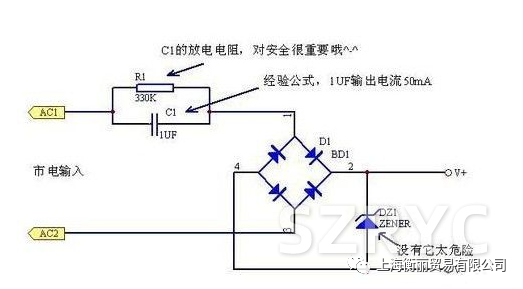

电路一：

这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。采用半波整流时，每微法电容可得到电流(平均值)为：(国际标准单位)

I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C

=0.44*220*2*3.14*50*C=30000C

=30000*0.000001=0.03A=30mA

如果采用全波整流可得到双倍的电流(平均值)为：

I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C

=0.89*220*2*3.14*50*C=60000C

=60000*0.000001=0.06A=60mA

一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：

1、未和220V交流高压隔离，请注意安全，严防触电!

2、限流电容须接于火线，耐压要足够大(大于400V)，并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电路二：

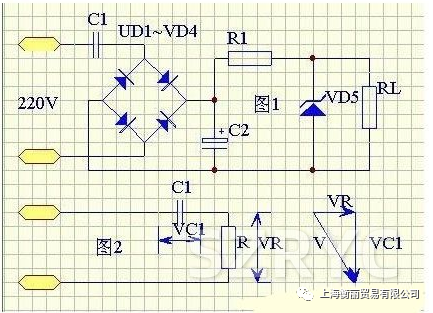

最简单的电容降压直流供电电路及其等效电路如图1，C1为降压电容，一般为0.33~3.3uF。假设C1=2uF，其容抗XCL=1/(2PI*fC1)=1592。由于整流管的导通电阻只有几欧姆，稳压管VS的动态电阻为10欧姆左右，限流电阻R1及负载电阻RL一般为100~200，而滤波电容一般为100uF~1000uF，其容抗非常小，可以忽略。若用R代表除C1以外所有元器件的等效电阻，可以画出图的交流等效电路。同时满足了XC1>R的条件,所以可以画出电压向量由于R甚小于XC1，R上的压降VR也远小于C1上的压降，所以VC1与电源电压V近似相等，即VC1=V。根据电工原理可知：整流后的直流电流平均值Id,与交流电平均值I的关系为Id=V/XC1。若C1以uF为单位，则Id为毫安单位，对于22V，50赫兹交流电来说，可得到Id=0.62C1。

由此可以得出以下两个结论：(1)在使用电源变压器作整流电源时，当电路中各项参数确定以后，输出电压是恒定的，而输出电流Id则随负载增减而变化;(2)使用电容降压作整流电路时，由于Id=0.62C1,可以看出，Id与C1成正比，即C1确定以后，输出电流Id是恒定的，而输出直流电压却随负载电阻RL大小不同在一定范围内变化。RL越小输出电压越低，RL越大输出电压也越高。C1取值大小应根据负载电流来选择，比如负载电路需要9V工作电压，负载平均电流为75毫安，由于Id=0.62C1，可以算得C1=1.2uF。考虑到稳压管VD5的的损耗，C1可以取1.5uF，此时电源实际提供的电流为Id=93毫安。

稳压管的稳压值应等于负载电路的工作电压，其稳定电流的选择也非常重要。由于电容降压电源提供的的是恒定电流，近似为恒流源，因此一般不怕负载短路，但是当负载完全开路时，R1及VD5回路中将通过全部的93毫安电流，所以VD5的最大稳定电流应该取100毫安为宜。由于RL与VD5并联，在保证RL取用75毫安工作电流的同时，尚有18毫安电流通过VD5，所以其最小稳定电流不得大于18毫安，否则将失去稳压作用。

限流电阻取值不能太大，否则会增加电能损耗，同时也会增加C2的耐压要求。如果是R1=100欧姆，R1上的压降为9.3V,则损耗为0.86瓦,可以取100欧姆1瓦的电阻。

滤波电容一般取100微法到1000微法,但要注意其耐亚的选择.前已述及,负载电压为9V,R1上的压降为9.3V,总降压为18.3V,考虑到留有一定的余量,因此C2耐压取25V以上为好。

电路三：

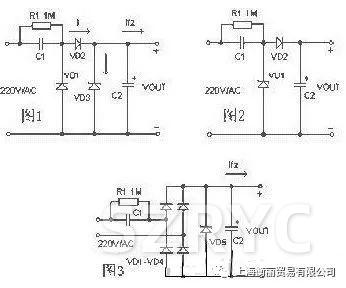

如图-1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电

回路，D3是稳压二极管R1为关断电源后C1的电荷泄放电阻。在实际应用时常常采用的是图-2的所示的电路。当需要向负载提供较大的电流时，可采用图-3所示的桥式整流电路。整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。

器件选择

1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。

2.为保证C1可*工作，其耐压选择应大于两倍的电源电压。

3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。

设计举例

图-2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。

C1在电路中的容抗Xc为：

Xc=1/(2πfC)=1/(2*3.14*50*0.33*10-6)=9.65K

流过电容器C1的充电电流(Ic)为：

Ic=U/Xc=220/9.65=22mA。

通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5I，其中C的容量单位是μF，Io的单位是A。

电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。使用时需注意以下事项：

1、根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。

2、未和220V交流高压隔离，请注意安全，严防触电！电容降压不能用于大功率条件，因为不安全。

3、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

4、电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。

5、限流电容必须采用无极性电容，绝对不能采用电解电容。且电容耐压须在400V以上。最理想的电容为铁壳油浸电容。为保证C1可靠工作，其耐压选择应大于两倍的电源电压。

6、泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。

7、电容降压不适合动态负载条件。同样，电容降压不适合容性和感性负载。当需要直流工作时，尽量采用半波整流。不建议采用桥式整流。而且要满足恒定负载的条件。
