设计要求：

(1)温度低于或超出设定温度范围时发出报警。

(2)温度值可在数码管上实时数字显示。

(3)报警温度可以由人工自由设定。

在单片机电路设计中，大多数都是使用传感器，所以这是非常容易想到的，所以可以采用一直温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。

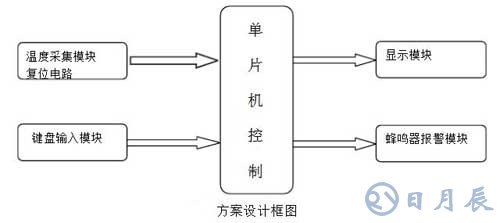

设计框图

根据资料设计出如图方案框图

工作原理

(1) DS18B20温度传感器的简介：

DS18B20的测温原理中，低温度系数晶振的振荡频率受温度的影响很小，用于产生固定频率的脉冲信号送给减法计数器，高温度系数晶振随温度变化其振荡频率明显改变，所产生的信号作为减法计数器的脉冲输入。

计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将-55度所对应的基数分别置入减法计数器和温度寄存器中，减法计数器对低温系数晶振产生的脉冲信号进行减法基数，当减法计数器的预置值减到0时温度寄存器的值将加1，减法计数器的预制将重新被装入，减法计数器重新开始对低温度系数晶振产生的脉冲信号进行基数。

当斜率累加器用于补偿和修正测温过程中的非线性，，其输出用于修正减法计数器的预置值，只要计数门仍未关闭就重复上述过程，直至温度寄存器值达到被测温度值，这就是DS18B20的测温原理。

(2) 主要设计过程如下：

我们设计的温度系统是由中央控制器、温度检测器及显示器组成。控制器采用单片机C51系列，温度检测部分采用DS18B20温度传感器，用LCD做显示器。温度传感器DS18B20采集温度信号送给该单片机处理，存储器通过单片机对某些时间点的数据进行存储，单片机再温度数据送LCD显示，已达到显示当前温度的目的。

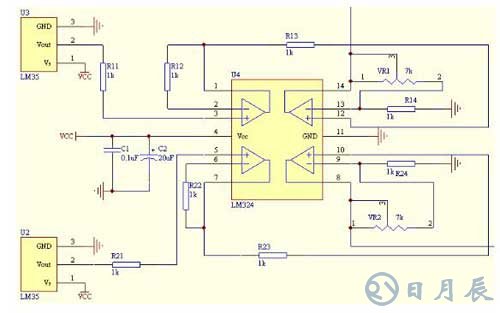

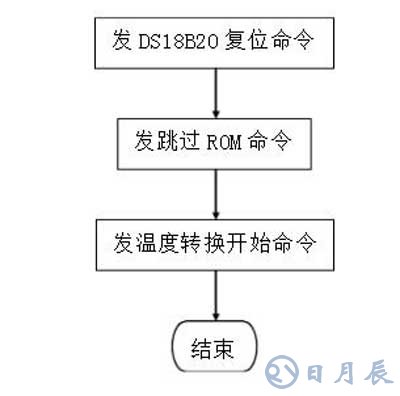

温度采集模块：

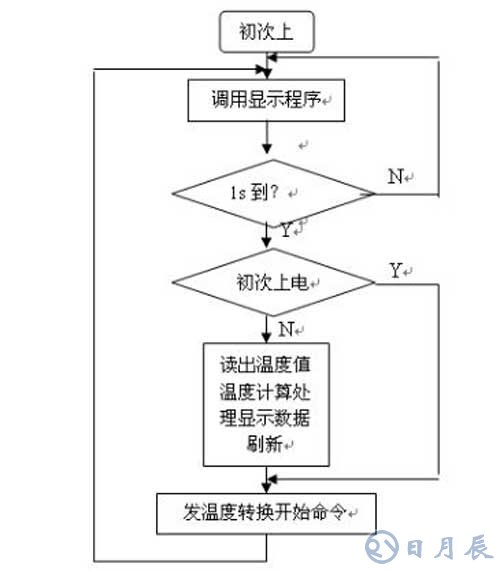

单片机控制及AD转换模块

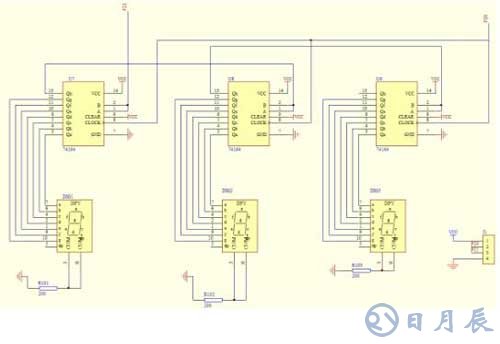

显示模块

报警模块：

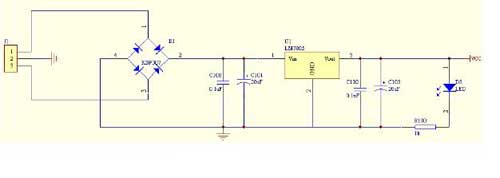

电源模块
