本项目是基于启明RA6M5开发板搭载2.4寸液晶屏的电子时钟，该电子时钟有两个模式——正常模式和低功耗模式，可以通过开发板的按键改变时钟模式。

项目实现效果如下：

在正常模式下，三个LED都开启，可以在2.4寸液晶屏上实时显示RTC提供的日历时间，并且可以设置闹钟，每隔一个小时进行报时。

在正常模式下，由于开启了低功耗模式的深度软件待机模式，按下开发板上的SW2键进入低功耗模式，三个LED关闭，屏幕熄灭，报时也会关闭。

在低功耗模式下，如果按下SW2键，红灯闪10下，进入正常模式，显示一下时间，随后又进去低功耗模式；如果按下SW3键，红灯闪10下，进入正常模式。

可以从串口调试助手看到RA6M5的运行状况！

一相关配置说明

1Uart4

2RTC

3深度软件待机模式

Cancel Sources 中开启IRQ9，IRQ10

4按键外部中断

开启SW2和SW3的外部中断



52.4寸液晶屏

八个引脚P001~P003、P006~P008引脚配值为输出模式，模拟SPI进行驱动

二相关代码（keil开发）

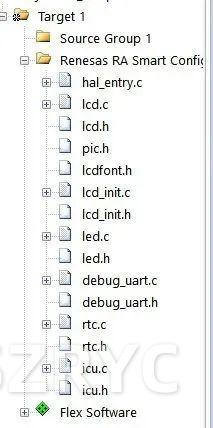

整体代码框架如图

显示屏移植主要修改一下部分，延时更换一下差不多就可以了

注：项目源码可点击文末阅读原文跳转获取。

三遇到的问题及总结

1我们使用keil开发RA6M5时可以用stlink下载，也可以使用Debug调试，有时候下载程序进去后，点Dubug出错，可以先编译，然后直接进去Debug，它下载好然后进去！

2RTC时钟源可以选择子时钟或LOCO，按照FSP库实战指南时钟源选择Sub-Clock，小时进位到时，进位不了，改为LOCO，就可以了，其他配置都一样，不懂为什么，有大佬知道的话，欢迎评论区留言！

3低功耗模式配置为深度软件待机模式，用stlink下载进去后，程序有点错乱，就是什么中断都可以唤醒MCU，复位之后也不行，但在深度软件待机模式下，下载程序，下载不了，然后程序就神奇的变好了，同上，欢迎大佬留言！

4由于参加电赛不怎么够时间完成作品，打算用esp8266联网获取准确时间，做不出来（基础不好），最后感谢野火举办的瑞萨RA MCU创意氛围赛，让我有机会学习到相关的内容！！！
