分享一个有关PN512在读取身份证UID的源码以及电路设计，这是是多年前用于某门禁方案中的模块，为了确保和大家一起学习同时也为了公司保密要求，现在只分享该模块的全部资料，如有不当之处还请大家见谅，如何冒犯之处请大家和我联系，本人本着一起学习一起进步的目的，非用于商业目的，谢谢。

常用的RFID卡分布在高频和超高频。高频卡目前的频率主要是13.56MHz。有几种标准；ISO-14443-A、ISO-14443-B、ISO-15693、ISO-18000-3；超高频的有ISO-18000-6和EPC标准。ISO-14443-A和ISO-14443-B的主要区别在于编码方式。ISO-14443-A是曼切斯特编码，而NRZ是不归零编码。Mifare卡和Desfare卡都是ISO-14443-A卡。而身份证一般都是ISO-14443-B卡。Type A的卡速率一般在104kbps，TypeB的卡速率可以是104kbps，也可以是416kbps。ISO-15693与ISO-14443的区别在于传输距离。

15693的传输距离可以到1.5m，而ISO-14443的传输距离在4-10cm的范围内。它的卡速率比较低，一般在104kbps/4。UHF和高频卡的不同原理：13.56M的高频卡的原理是电磁感应技术。通过交变的电磁场，给无源的卡提供能量，实现卡与读卡器的通信。而UHF的原理是电磁传播技术，与雷达探测类似，发出一段电磁波，再从反射回来的电磁波中读取信息。UHF和高频卡的不同特征：UHF：天线小、传输距离远、成本高。高频卡：天线大，传输距离近、成本低。

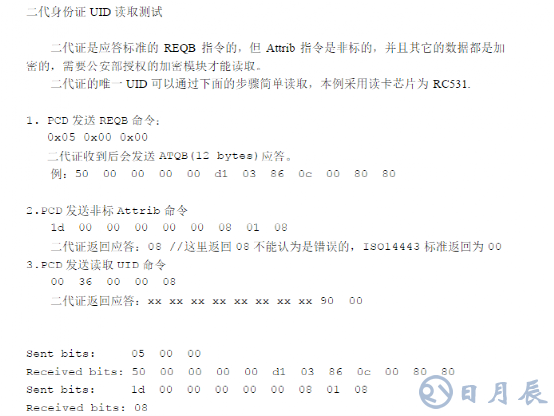

身份证UID读取方法，在源码ISO14443B中有介绍

ISO14443A主要用于读取普通IC卡，也就是我们常说的大白卡，淘宝上才几毛钱一张

ISO14443B主要读取CPU卡的程序，这里我们用于读取身份证的UID,有不明白之处可以先参考我上传的身份证读取方法。

上传main函数，本人尽量将程序写的非常简单，容易入手，希望大家可以看明白。

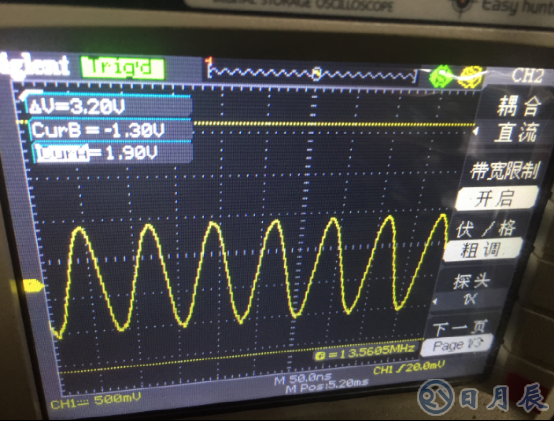

用示波器读取PN512信号波形，正弦波非常好看，波形幅值是可以调节的，大家可以通过调节电路中的C3 C4 C6 C7来调节波形，正常情况下波形可以达到2V就可以了，幅值越小读取的距离越近，但是幅值太大的话容易读取不稳定，具体大家可以自己调节一下。

读取身份证UID

读取普通IC卡ID

如果大家没有接触过这种读卡芯片，建议大家网上买一块复旦微电子的FM1701模块来入手，这个是国产的，也很便宜，资料很多，适合入手，但是就性能而言比PN512差很多。
