整流桥是桥式整流电路的实物产品，那么实物产品该如何应用到实际电路中呢？一般来讲整流桥4个脚位都会有明显的极性说明，工程设计电路画板的时候已经将安装方式固定下来了，那么在实际应用过程中只需要，对应线路板的安装孔就好了。下面我们就工程画板时的方法也就是整流桥电路接法介绍给大家。

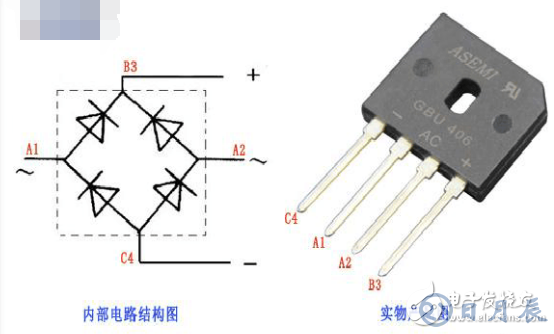

整流桥连接方法主要分两种情况来理解，一个是实物产品与电路图的对应方式。如上图所示：左侧为桥式整流电路内部结构图，B3作
为整流正极输出，C4作为整流负极输出，A1与A2共同作为交流输入端。右侧为整流桥实物产品图样式，A1与A2集成在了中间位置，正负极在最外侧。实际运用中我们只需要将实物C4负极脚位对应连接电路图C4点，实物B3正极脚位与电路图B3相连接。上诉方式即为整流桥实物产品与电路原理图的连接方式。
整流桥连接方式第二个则是对于实物产品在电路中的接法。一般来说现在大多数电路采用高压整流方式居多，下面我们就重点介绍下高压整流桥的电路接法。整流桥前端是交流220V输入，进入整流桥AC交流端，由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。
正、负极性全波整流电路及故障处理

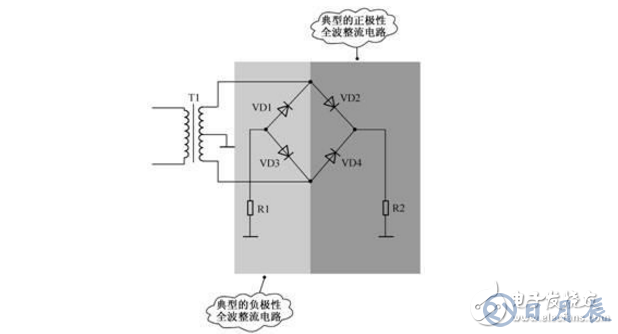

如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。
图9-24 输出正、负极性直流电压的全波整流电路
关于正、负极性全波整流电路分析方法说明下列2点：
（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。
（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。

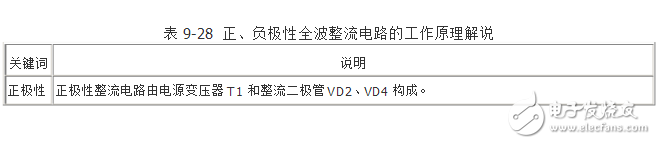

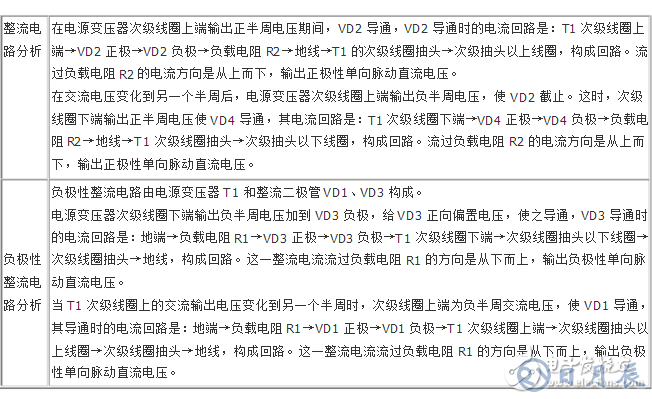

如表9-28所示是这一正、负极性全波整流电路的工作原理解说。
关于这一电路的故障检测方法说明下列几点：
（1）如果正极性和负极性直流输出电压都不正常时，可以不必检查整流二极管，而是检测电源变压器，因为几只整流二极管同时出现相同故障的可能性较小。
（2）对于某一组整流电路出现故障时，可按前面介绍的故障检测方法进行检查。这一电路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并联的，进行在路检测时会相互影响，所以准确的检测应该将二极管脱开电路。

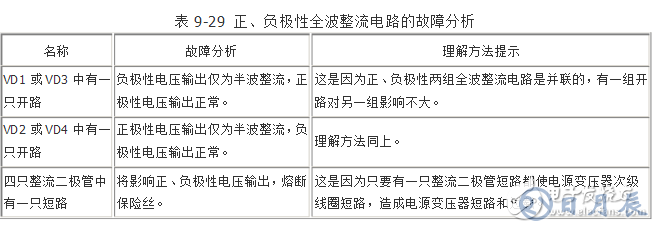

如表9-29所示是正、负极性全波整流电路的故障分析。

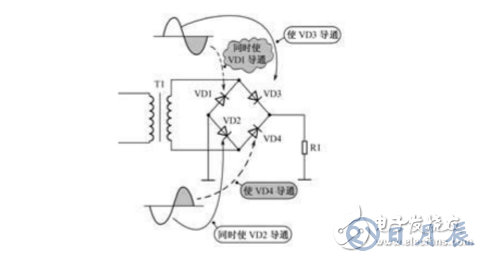

如图9-25所示是典型的正极性桥式整流电路，VD1～VD4是一组整流二极管，T1是电源变压器。
图9-25 正极性桥式整流电路
桥式整流电路具有下列几个明显的电路特征和工作特点：
（1）每一组桥式整流电路中要用四只整流二极管，或用一只桥堆（一种4只整流二极管组装在一起的器件）。
（2）电源变压器次级线圈不需要抽头。
（3）对桥式整流电路的分析与全波整流电路基本一样，将交流输入电压分成正、负半周两种情况进行。
（4）每一个半周交流输入电压期间内，有两只整流二极管同时串联导通，另两只整流二极管同时串联截止，这与半波和全波整流电路不同，分析整流二极管导通电流回路时要了解这一点。
