    基于PN8161+PN8307H的18W PD快充电源应用方案
  • 基于PN8161+PN8307H的18W PD快充电源应用方案
  •   发布日期: 2018-11-08  浏览次数: 998

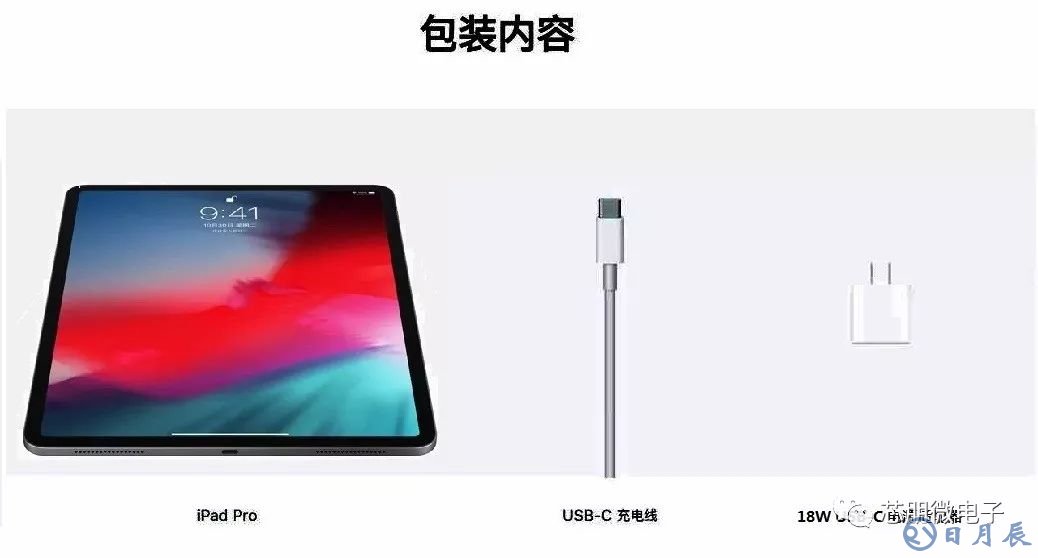

    北京时间10月30日新iPad Pro如期发布,分为两款不同尺寸的IPS视网膜屏:11英寸与12.9英寸,搭载了功能强悍的A12X处理器与M12协处理器,边框上去掉了HOME键,无刘海全面屏中加入了Face ID。另外,弃用了Lightning接口与耳机孔,更换为USB-C接口,支持4K视频输出、支持USB PD快速充电,可以反向输出给其他设备供电(如给iPhone充电)。配件方面,标配了18W USB PD充电器与USB-C to USB-C数据线。



    为大家分享基于PN8161+PN8307H的18W PD快充电源应用方案。

    方案亮点

    节省10颗以上外围:

    无启动电阻、无CS侦测网络,原副边均实现SOP8功率集成;

    满足CoC V5 Tier 2:

    专利高压启动,实现30mW待机功耗;工作曲线随输出电压自适应,不同输出电压下平均效率裕量均大于4个点;

    EMC性能卓越:

    抖频幅度随负载自适应,改善传导;DCM/QR工作模式,避免次级整流管反向恢复问题,改善辐射;

    3.3~12V宽输出电压范围:

    PN8161/PN8307H供电范围宽,无需额外LDO稳压;

    协议芯片任意搭:

    SSR架构,方案易满足PD3.0/QuickCharge 4+。

    封装及脚位配置图

    PN8161内部集成了准谐振工作的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源

    PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管

    PN8161

    PN8307H

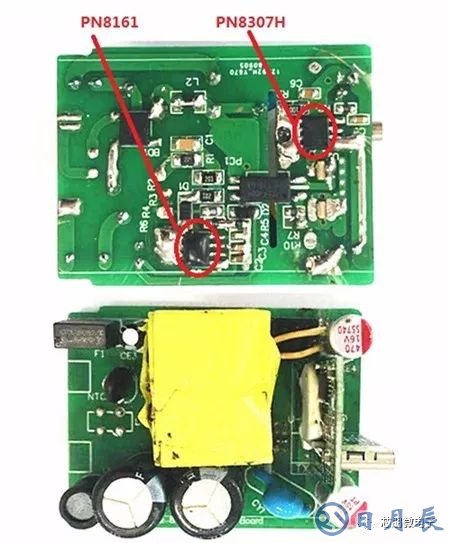

    Demo实物图

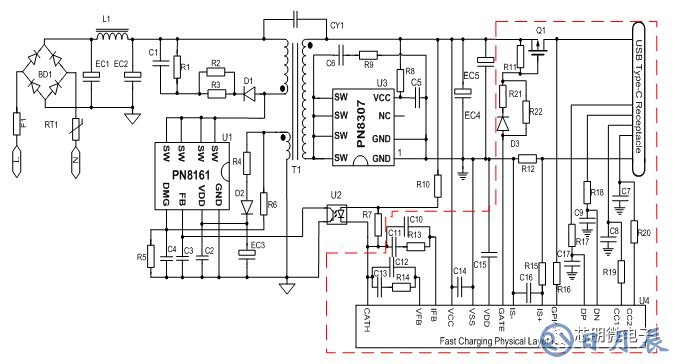

    方案典型应用图

    方案特性

    输入电压:90~265Vac

    输出功率:18W

    输出规格:12V1.5A;9V2A;5V3A

    平均效率:满足CoC V5-2,4个点裕量

    PCBA尺寸:48.0mm*36.0mm*14mm

    拥有市电Brown in/out、输出过压保护、精准过温保护、逐周期过流保护、次级整流管短路保护等

    测试数据

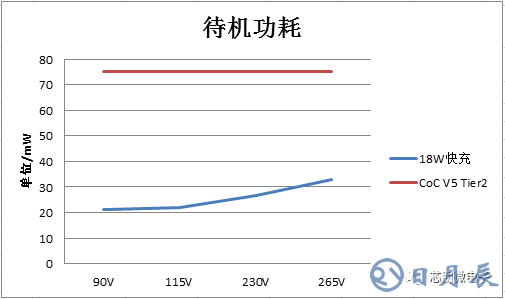

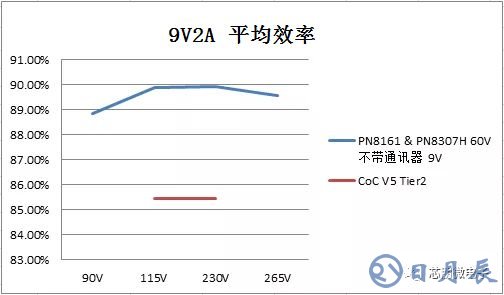

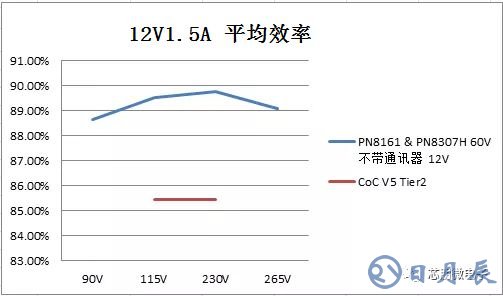

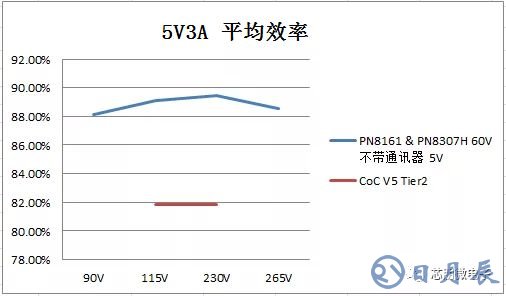

    1.能效测试

    测试条件:测试点为PCB端

    2.温升测试

    测试条件:45℃环温,无风,带壳,空气自然对流,输出为5.9V3A

    (温度数据:CH1 PN8161;CH2  PN8307H;CH3 磁芯;CH4 初级漆包线;CH5 三层绝缘线;CH6 外壳)

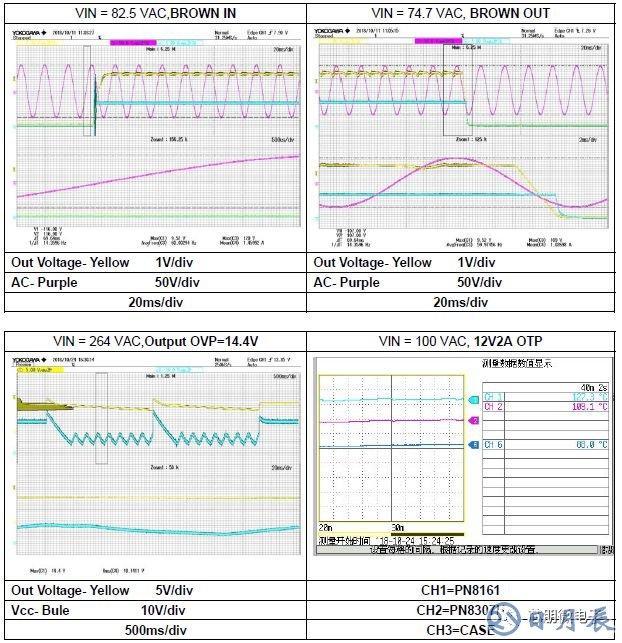

    3.保护功能

    EMC 测试

    EMI传导、辐射满足EN55022 Class B标准要求,裕量均大于6dB

    ESD满足IEC61000-4-2,8kV/15kV等级要求

    EFT满足IEC 61000-4-4: 2004,4kV等级要求

    Surge满足IEC 61000-4-5:2005,1kV等级要求

    交流绝缘满足3.75kV要求
