STM32调试步骤

调试前，首先跳线J9的2-3脚短接，跳线J4的右边两个脚短接，跳线J5短接，J8短接，J2的1-2短接，3-4短接。

将Jlink与学习板，USB延长线与学习板，串口延长线与学习板（或者USB转串口线与学习板）连接起来，

这时LED灯LED5，LED6都应该点亮，如果不亮，说明板子有问题。

打开串口助手，按照如下设置：

1、从桌面打开J-Flash ARM V4.02如图所示。

也可以按照如下顺序打开J-Flash ARM 。

“开始à程序àSEGGERàJ-Link ARM V4.02àJ-Flash ARM”，如下图所示。

2、打开J-Flash ARM后，先进行芯片选项设置，打开OptionsàProject settings 如下图所示。

出现如下图所示的窗口，按照图中所示步骤进行设置

设置完成后，点击“确定”，保存设置。

3、选择烧录文件。点击FileàOpen，如下图所示，

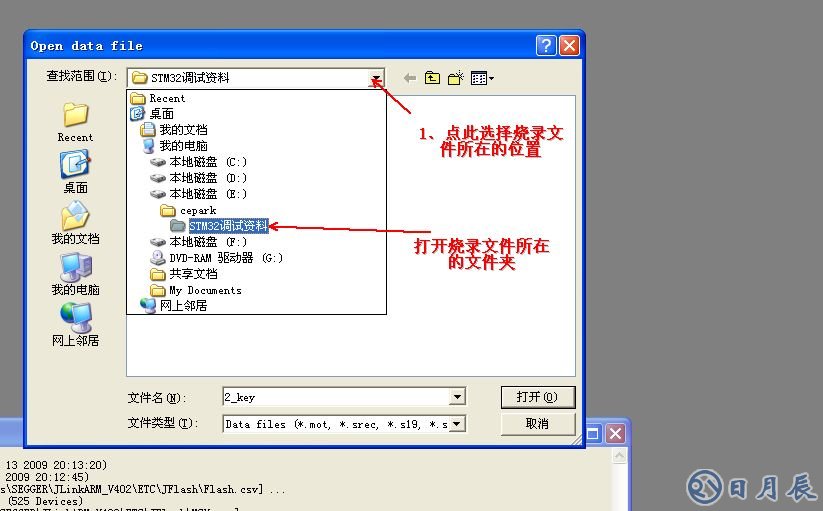

出现如下窗口，

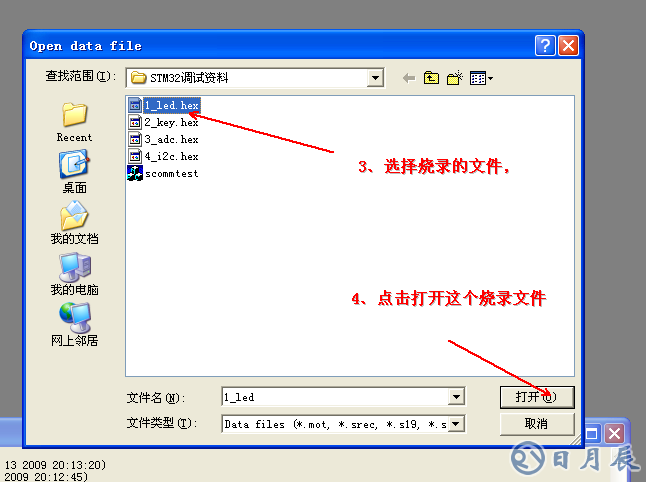

按照下面图中提示操作，

随后会显示打开的文件，如下图所示

4、如果是第一次连接jlink与学习板，则按照下面图示操作

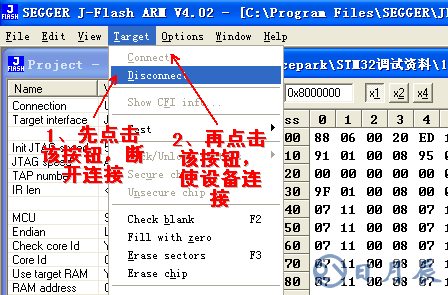

如果不是第一次连接学习板，则按下面图示操作

连接成功后，会有如下提示，否则说明板子与jlink之间连接有问题

5、烧录程序，按照下图所示操作

6、烧录成功后，按下学习板上的RST按键（学习板最右边的那个按键），这时候4个LED（LED1-LED4）会点亮，说明程序烧录成功，焊接的LED电路也正确。
