只要在芯片规格要求的范围内使用，是不会损坏芯片电路的！

下面就来详细了解下芯片的内部细节，其实芯片并没有想象的脆弱，虽然说它是纳米级别的工艺，但是在设计规格的使用范围内，芯片其实是很“抗揍”的，它的结构一致性、稳定性都要比分立元件组成的电路要更好。

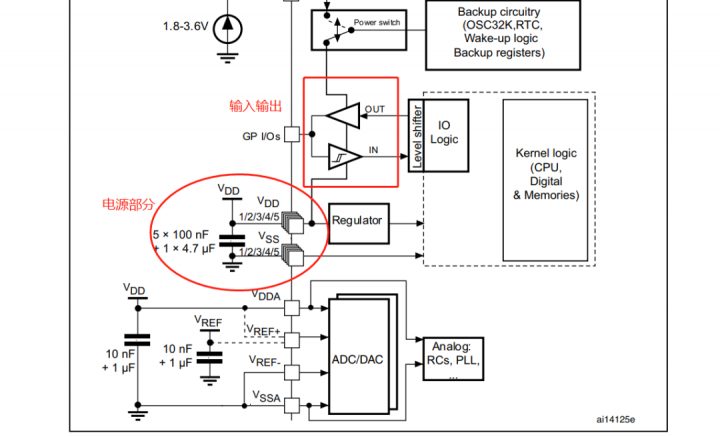

常用的芯片结构大体上可以看成是由电源电路与功能电路两大部分组成，从上图可以看到，电源引脚VDD和VSS分成五组，分别给芯片供电。它们并非是单枪匹马，而是合力向芯片提供稳定的电流，人多力量大嘛！

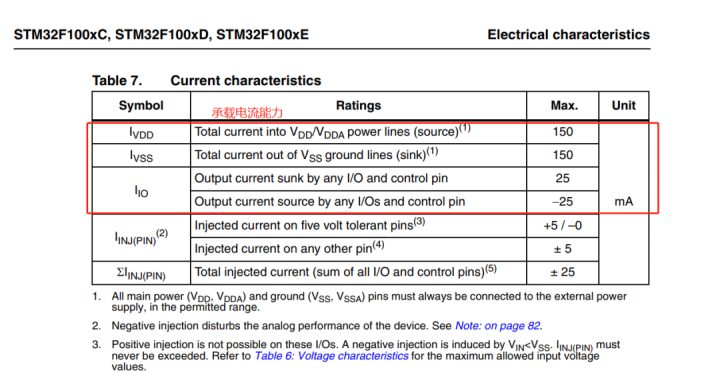

再来说下占比最多的功能引脚，上面是芯片的电气特性表，它清楚地告诉使用者电源引脚的总承载电流IVDD=150mA，也就是在电路设计的时候，该芯片的功耗不能大于150mA的极限值。

同时通用的功能引脚电流Iio最大不能超过25mA，无论是灌电流还是拉电流都不能超出规格，而且除了单个IO引脚不能超过25mA的电流，所有IO引脚的总电流也不能超过电源引脚所能承受的150mA极限电流。

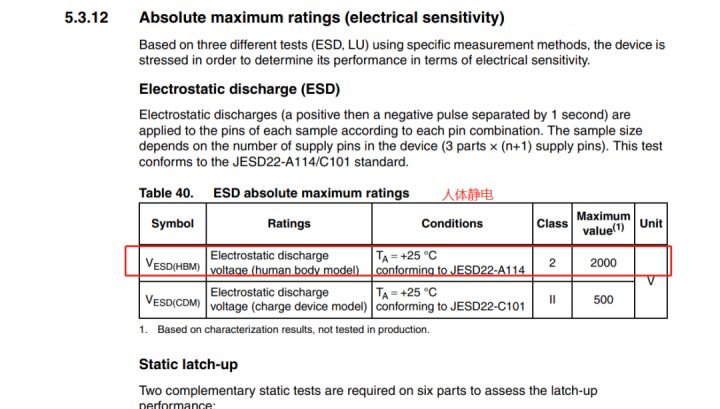

最后是芯片的抗静电能力，通常芯片在设计时都考虑到了各种使用场景，比如说最常见的人体静电，对于人体的触摸静电，该芯片可以承受最大2000V的静电电压，对于消费电子产品的应用绰绰有余了。

回到题主的疑问点，如果在芯片规格的范围内合理使用，将电流控制在安全的范围之内，芯片的内部电路是很难损坏的。 你经常听说电脑的CPU坏掉吗？往往坏的都是主板，显卡等部件。

但是如果经常超频，或者在芯片规格外使用，则损坏的概率会大大增加。
