【3.7V/5V自行车灯升压方案】FP7209升压恒流驱动芯片在便携灯/自行车灯中的应用方案

炎炎夏日，毒辣的太阳与高温，让不少骑友放弃了白天活动，从而转战凉快的夜晚骑行，而在漆黑的夜晚骑行少不了照明设备。

一款高品质的照明系统，不仅方便骑行时观察路面情况，还能提醒路上的行人和车辆，关键时刻还可以保护我们的人身安全。下面，雅欣将带着大家一起来看看用FP7209 升压LED驱动芯片做的自行车灯升压方案。

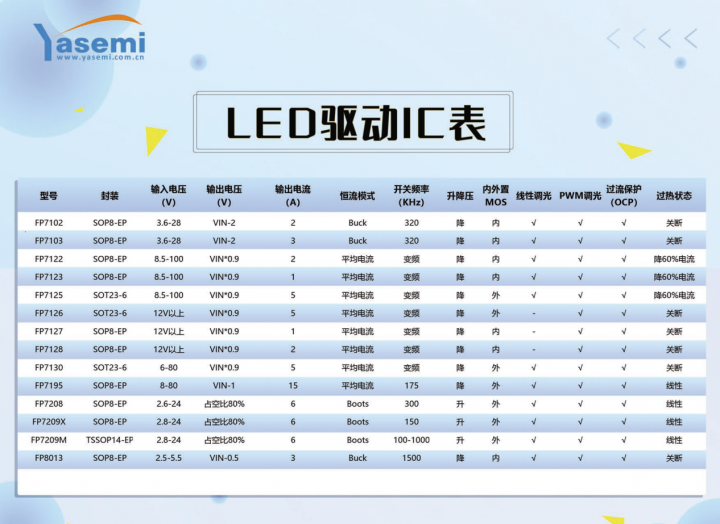

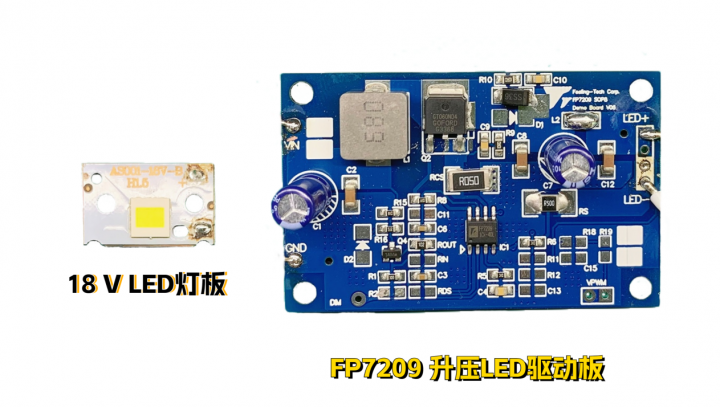

一、自行车灯的内部组成结构

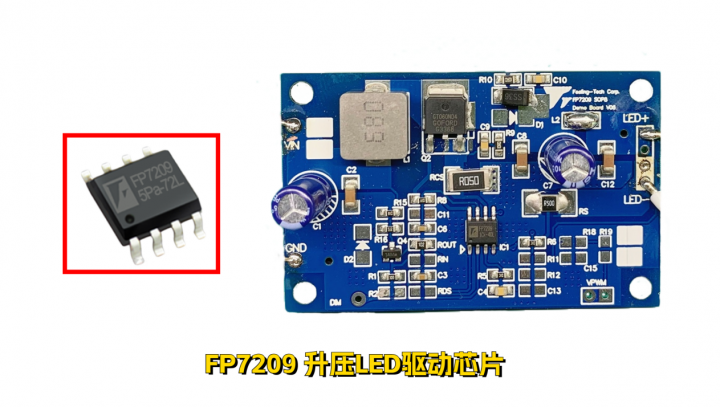

二、驱动板详解

FP7209最低启动电压2.8V，可支持单节锂电池供电，升压恒流输出灯板所需的电压电流，此次DEMO板采用输入3.7V ，输出18 V，0.25A的参数。

FP7209是针对LED驱动器的升压恒流驱动芯片。它提供了内置的门驱动销，用于驱动外部N-MOSFET。误差放大器的非反相输入端连接到一个0.25V的参考电压。保护系统电路有三个功能：UVP、OVP、OCP。LED电流可以通过一个连接到DIM针脚的外部信号来调整。DIM引脚接受直流电压或PWM信号。电流模式控制和外部补偿网络使系统稳定简单灵活。

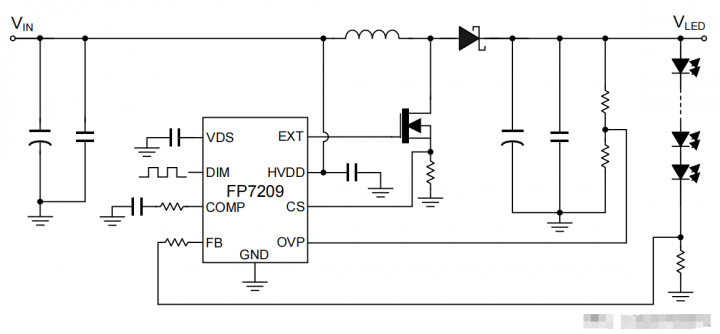

三、应用电路图

以上就是雅欣自行车灯升压方案的全部内容分享，如果您有车灯升压方案需求，欢迎一起探讨学习哦！
