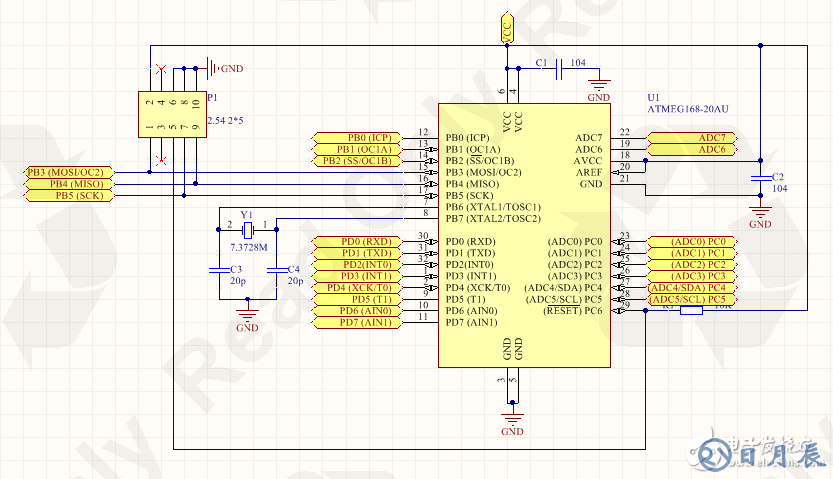

本文以Atmega168PA+PROGISP为例说明Atmega48-88-168熔丝位的设置方法，参考设计电路图如下图所示，外接7.3728M无源晶振。

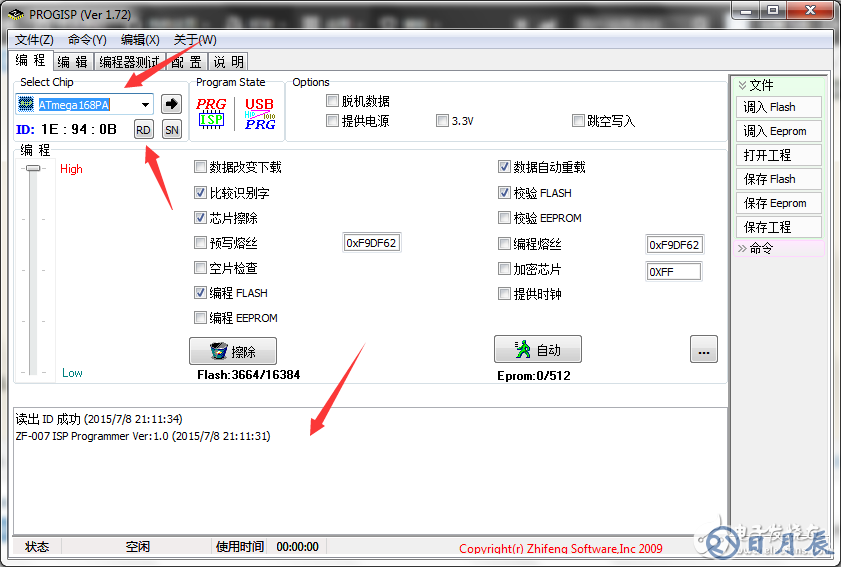

　　1、启动PROGISP软件，正确连接下载器和目标板，选择Atmega168PA，点击“RD”按钮，一切正常的话，应在提示栏中看到正确提示。

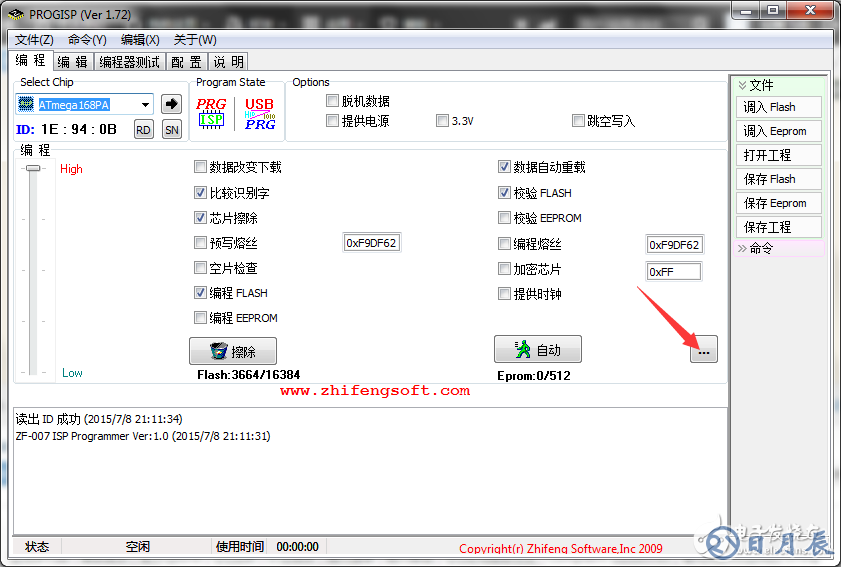

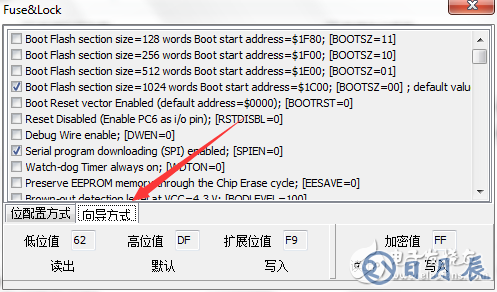

　　2、 点击“。。。”按钮，打开“Fuse&Lock”对话框，选择“向导方式”。

　　3、勾选如下选项：

　　解释如下：

　　a、Boot Flash区（启动区） 占1024字，其起始位置位$1C00；

　　b、使能SPI下载方式，就是我们现在使用的下载方式；

　　c、使能看门狗；

　　d、使用外部晶振，其频率在3.0-8.0MHz之间，上面的原理图标明我们现在使用的晶振为7.3728MHz;

　　e、不锁定Memory；

　　f、不保护应用程序段；

　　g、不保护Boot Loader段。

　　4、设置正确后，其熔丝位的具体值，如下图所示：

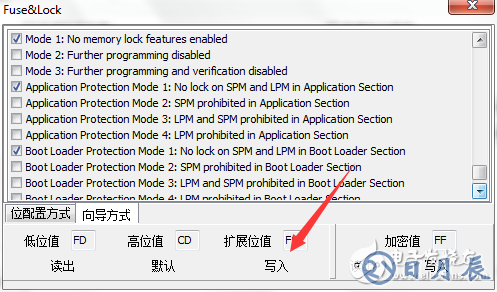

　　5、确认无误，点击“写入”按钮。

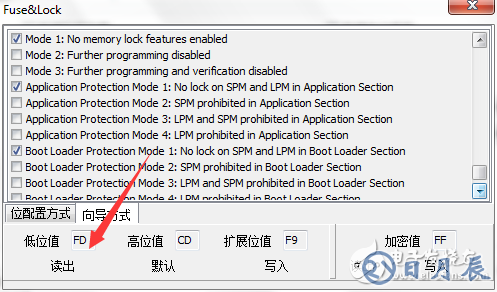

　　6、点击“读出按钮”，应能正确读出熔丝位数值。

　　另注：Atmega48单片机没有Boot Loader。
