    75N75场效应管参数和应用电路图
  • 75N75场效应管参数和应用电路图
    •   发布日期： 2023-03-01  浏览次数： 13,306
    1、75N75产品描述
    75N75是N沟道增强型功率场
    状态特性稳定、快速的效应晶体管
    开关速度，低热阻，常用于电信
    和计算机应用。
    2、75N75产品特征
    RDS(ON)=12.5m? @VGS=10V
    超低栅电荷（典型的90纳米）
    快速交换能力
    指定雪崩能量
    改进的dv/dt能力，坚固性高
    3、75N75参数范围
    产品型号：75N75
    工作方式：75A/75V
    漏源电压：75V
    栅源电压：±20V
    漏电流连续：75A
    脉冲漏极电流：300A
    雪崩能量：900mJ
    耗散功率：220W
    热电阻：62.5℃/V
    漏源击穿电压：75V
    温度系数：0.08/℃
    栅极阈值电压：2.0V
    输入电容：3300PF
    输出电容：530PF
    上升时间：79ns
    封装形式：TO-251、252、220、220F
    电路图如下
    20180627111801_7768
    75N75场效应管应用
    o4YBAFplsQmAU90sAARkNFxyFAs956
    o4YBAFplsR6AcymSAAQBids98FY342

    最简单75n75鱼机电路图（三）

    pIYBAFplsS2AC8VsAASvtrSWIA4438

    最简单75n75鱼机电路图（四）

    pIYBAFplsTuAEpUqAAKdK9DkpYw309

    最简单75n75鱼机电路图（五）

    自激式电逆变器电路

    o4YBAFplofeAC6fjAAEkGZdn5lE507


    最简单75n75鱼机电路图（六）

    o4YBAFplogCACjKJAAE7YEahRRM033

    最简单75n75鱼机电路图（七）

    o4YBAFplogyAc6DSAAGLP8SeQEc753

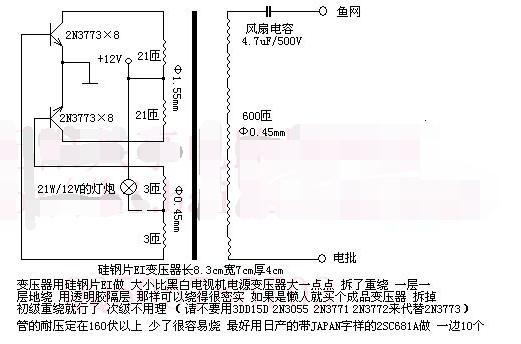

    最简单75n75鱼机电路图（八）

    o4YBAFplohuAd_FvAAE6THNNHPs967

    最简单75n75鱼机电路图（九）

    pIYBAFploiqAAQe_AAJIqY2XeNQ275

    最简单75n75鱼机电路图（十）

    pIYBAFplojaAHiPqAAGExszvI2U202

    最简单75n75鱼机电路图（十一）

    o4YBAFplokaAf1mKAAIk_BtObPc550
