本文主要是关于CC1000电路的相关介绍，并着重射频CC1000电路连接图进行了详尽的阐述。
CC1000是根据Chipcon公司的SmartRF技术，在0.35μm CMOS 工艺下制造的一种理想的超高频单片收发通信芯片。它的工作频带在315、868及915MHz，但CC1000很容易通过编程使其工作在300～1000MHz范围内。它具有低电压（2.3～3.6V），极低的功耗，可编程输出功率（-20～10dBm），高灵敏度（一般-109dBm），小尺寸（TSSOP-28封装），集成了位同步器等特点。其FSK数传可达72.8Kbps，具有250Hz步长可编程频率能力，适用于跳频协议；主要工作参数能通过串行总线接口编程改变，使用非常灵活。
三线串行数据口
CC1000 可通过简单的三线串行接口（PDATA、 PCLK 和PALE） 进行编程，有36个8位配置寄存器，每个由7位地址寻址。一个完整的CC1000配置，要求发送29个数据帧，每个16位（7个地址位，1个读/写位和8个数据位）。PCLK 频率决定了完全配置所需的时间。在10MHz的PCLK频率工作下，完成整个配置所需时间少于60μs。在低电位模式设置时，仅需发射一个帧，所需时间少于2μs。所有寄存器都可读。在每次写循环中，16位字节送入PDATA通道，每个数据帧中7个最重要的位（A6：0）是地址位，A6是MSB（最高位），首先被发送。下一个发送的位是读/写位（高电平写，低电平读），在传输地址和读/写位期间，PALE （编程地址锁存使能）必须保持低电平，接着传输8 个数据位（D7： 0），如图3所示。表1是对各参数的说明。PDATA 在PCLK 下降沿有效。当8位数据位中的最后一个字节位D0 装入后，整个数据字才被装入内部配置寄存器中。经过低电位状态下编程的配置信息才会有效，但是不能关闭电源。
微控制器通过相同的接口也能读出配置寄存器。首先，发送7位地址位，然后读/写位设为低电平，用来初始化读回的数据。接着，CC1000从寻址寄存器中返回数据。此时，PDATA 用作输出口，在读回数据期间（D7：0），微控制器必须把它设成三态，或者在引脚开路时设为高电平。
CC1000采用锁相环技术，发射频率是通过内部的频率合成器来配置的，可配置的范围为300～1000MHz，适合应用跳频协议，一般可配出10或20个频点，该芯片灵敏度为－109dBm，并可自动校准，可编程输出功率为－20dBm～+10dBm，通信速率可达78.6Kbps。
CC1000的主要工作参数可由一个串行接口编程设定，使用非常方便并且具有灵活性。CC1000芯片的外围元件较少，且对精度要求不高，并提供三种编码方式与微控制器接口。所以CC1000与一个微控制器和少数几个外接元件便可组成一个完整的RF收发系统。

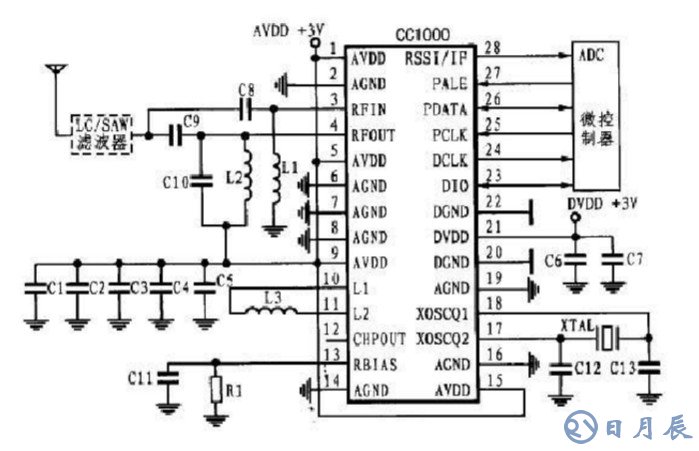

上图是CC1000的一个典型的应用电路，调节元器件C1-C13 、L1-L3、R1的参数值可使
CC1000工作在不同工作频率（300～1000MHz）。
微控制器可以通过CC1000的串行接口（PDATA、PAlE和PCLK）对CC1000进行设置，通过CC1000的DIO完成数据的接收和发送。

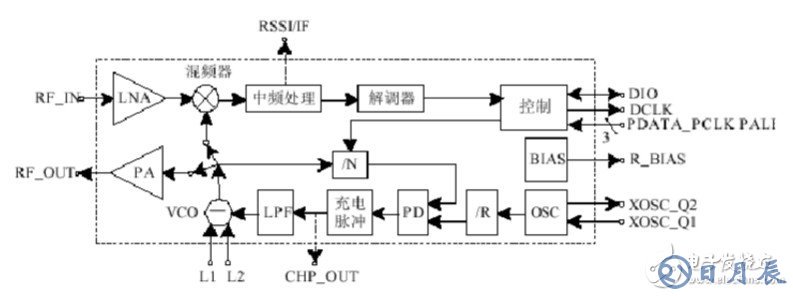

图1显示了cc1000的简化框图。在接收模式下，可以将cc1000视为传统的超外差接收机。射频（RF）输入信号由低噪声放大器（LNA）放大并翻转到混频器中。中频（IF）信号是通过将RF输入信号混入混频器而产生的。在中频处理阶段，在将信号发送到解调器之前，对信号进行放大和滤波。可选的RSSI信号和IF信号也可以通过引脚混合RSSI/IF产生。解调后，CC1000从管脚DIO输出解调后的数字信号，通过芯片上的PCLK提供的时钟信号完成解调信号的同步。
在发送模式中，压控振荡器（VCO）的输出信号直接馈送到功率放大器（PA）中。射频输出是由添加到DIO脚的数据控制的，称为FSK。这种内部T/R切换电路使得天线连接和匹配的设计更容易。它
由频率合成器产生的本地振荡器在接收状态下被馈送到功率放大器。频率合成器由晶体振荡器（XOSC）、鉴相器（PD）、充电脉冲、VCO和分频器（/R和/N）组成。外部晶体必须连接到XOSC引脚，只有外围电感需要连接到VCO。（2）应用电路

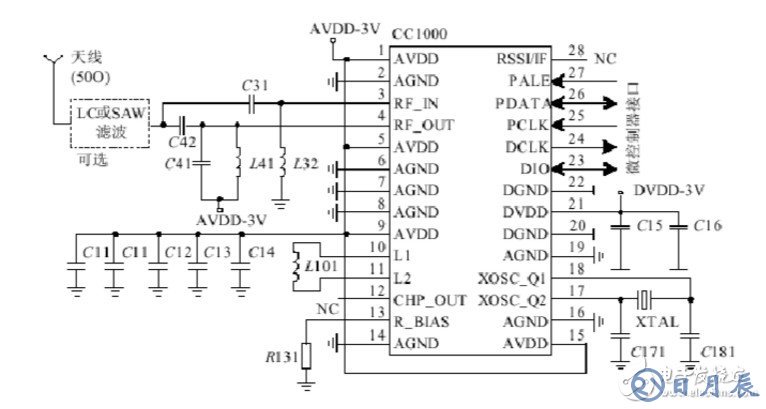

当cc1000工作时，很少有外部组件。典型的应用电路如图2所示。在配置不同的cc1000传输频率时，外围组件的参数也不同。

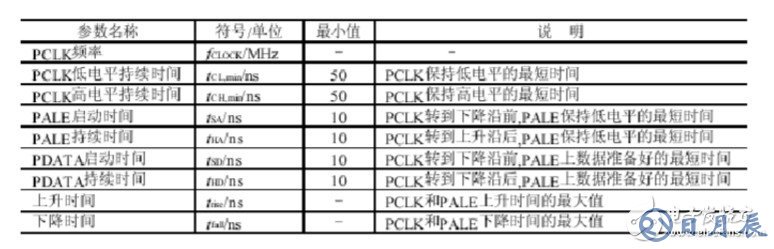

表1 串行接口时序说明

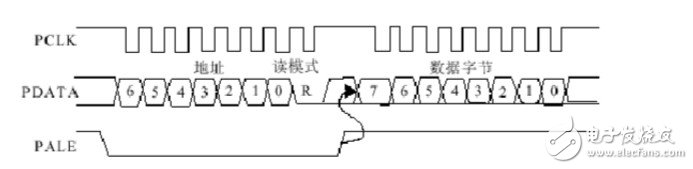

微控制器还可以通过相同的接口读出配置寄存器。首先，发送7位地址位，然后将读/写位设置为低电平以初始化读取数据。接下来，cc1000从可寻址寄存器返回数据。此时，PDATA被用作输出端口，并且微控制器必须在回读（D7:0）期间将其设置为三个状态，或者在管脚打开时将其设置为高电平。读取操作的时间如图4所示。
与微控制器连接

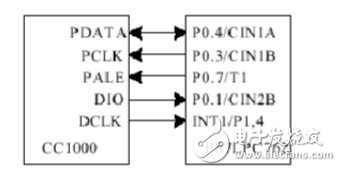

微控制器使用3个输出引脚用于接口（PDATA、PCLK、PALE），与PDATA相连的引脚必须是双向引脚，用于发送和接收数据。提供数据计时的DCLK 应与微控制器输入端相连，其余引脚用来监视LOCK 信号（在引脚CHP_OUT）。当PLL 锁定时，该信号为逻辑高电平。图5为P87LPC762单片机与CC1000接口示意图。
关于射频CC1000电路连接图的相关介绍就到这了，如有不足之处欢迎指正。
