我们大部分人最开始接触稍微复杂点的电路图，大概是在物理课本上吧，讲电机启动相关的，似乎当时懂了，但再看图时好像又不太懂，尤其看到一些电子产品电路图时，更是一脸懵逼，只能当时安慰自己，先这么理解吧。今天，小编结合实例先来谈谈电路图，看看通过这篇文章能不能在我们的头脑中形成一个清晰一点的概念，一起学习。

专业点的说，广义的电路图概念包括电路原理图、方框图、电路板图以及实物图（或者装配图）等。但一般我们听到专业人士说的电路图，是指电路原理图。

电路原理图

由各种特定的抽象符号和字符组成，是一种反应电子设备中各元器件的电气连接情况的图纸。通过原理图，我们可以详细了解电子设备的电路结构、工作原理和接线方法，还可以进行定量的计算分析和研究。电路原理图是电子制作最重要的依据。

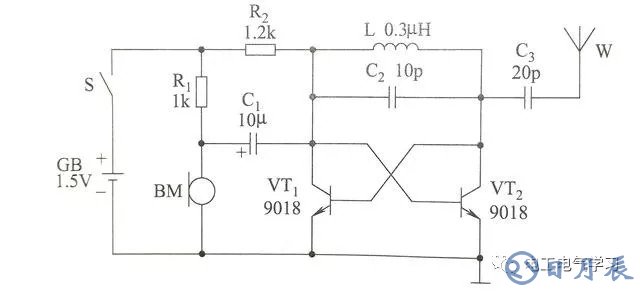

调频无线话筒电路原理图

如图所示，这个电路看似十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。下面我们对电路进行分析一下，如果有不懂的地方，在后续的诸多文章中，会慢慢灌输知识。

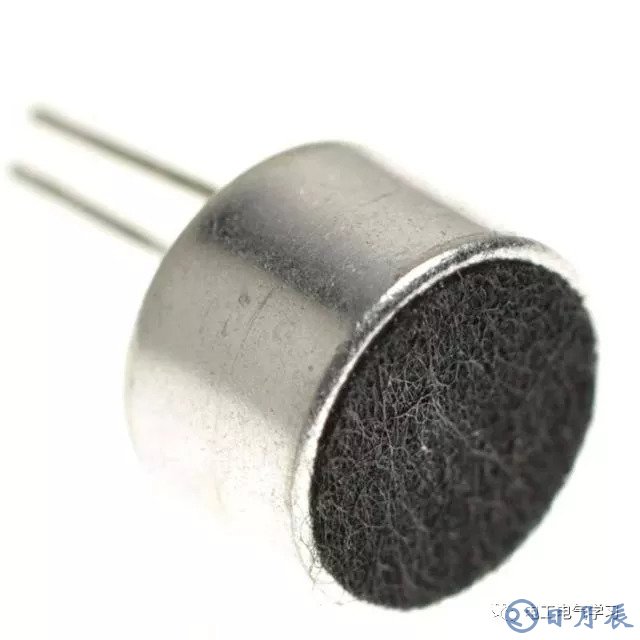

驻极体话筒

音频接收放大电路：由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。

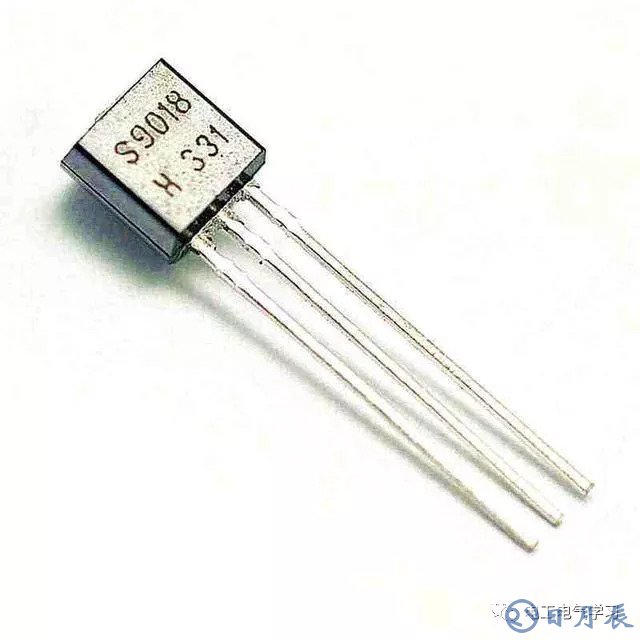

晶体三极管9018

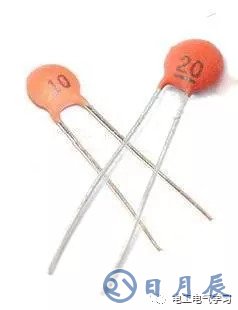

高频瓷介电容10p和20p

高频振荡调制电路： 由电路原理图中的晶体三极管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。

电感L制作示意图

电感L 0.3μH不好购买，可以自行绕制：用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。

通过以上，我们可以了解到此款调频无线话筒的工作原理，加上图上标注了所用元件大小，我们可以自行DIY一款了。

方框图

由方框、线条和说明文字组成，是一种概括地反映电子设备的电路结构与功能的图纸，有助于我们从整体上了解电路。

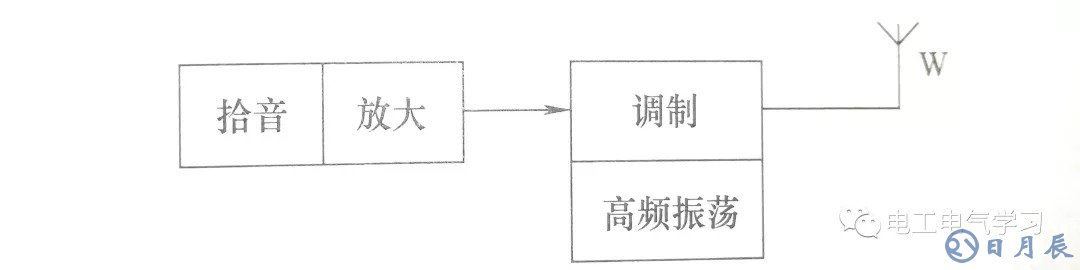

调频无线话筒方框图

电路板图

由写实性的电路板线路、相应位置上的元器件符号和注释文字等组成，是一种反映电路板上元器件安装位置和布线结构的图纸。

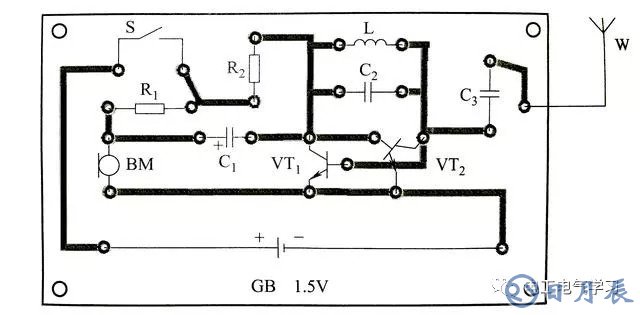

调频无线话筒电路板图

电路板图是根据电路原理图设计绘制的实际安装图，标明了调频无线话筒各元器件在电路板上的安装位置。如果大家要制作的话，可以去网上淘一块小电路板，大约尺寸15mm x 55mm

实物图（装配图）

由写实性的元器件图形和连接线条灯组成，是一种用实物图形形象地表示电路原理图的图纸，可以帮助初学者较好较快地理解电路图。

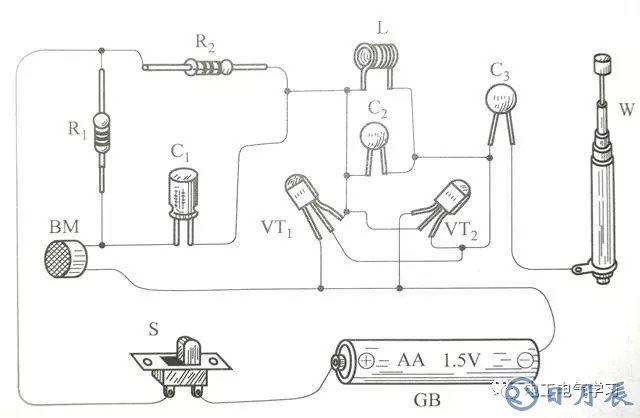

调频无线话筒实物图

如果有朋友打算操作这个电路，天线可以用一截40～50cm长的软导线代替，将软导线的一端焊入电路板右端相应位置，并在靠近电路板处打一个结(电路板装入机壳后可防止天线被拉脱)，另一端悬空，如下图：

导线替代天线示意图

外壳：可用一只长方形塑料小电筒改制，将塑料小电简外壳内下面一半的电池弹簧和小电珠除去，保留上面一半的电池弹簧和开关。在小电筒头部原小电珠发光的开口处，粘上一片塑料片，并在其上钻一个受话孔。在小电筒尾部钻一个小孔作为天线引出孔。如下图：

话筒外壳制作示意图

调试本实例制作的话筒

调频无线话筒组装完成后，必须经过调试才能正常使用。调试分两步进行：

首先，检测电路是否起振， 调试时，如下图所示，将万用表置“直流10V”挡，去测量电阻R2上的压降，这时，如用一短路线将振荡线圈L短路，万用表表针应有明显摆动，说明电路已起振。如电路不起振、应检查：电路板有无虚焊，两晶体管放大倍数是否一致，C2等元件是否完好等等，必要时可适当调节R2的阻值太小使电路起振。

万用表测量电阻R2上的压降

调整发射频率：如下图所示，用一调频收音机接收无线话筒的信号，通过调节振荡线圈L的匝间距离，使发射频率落在88～108 MHz的调频频段内，如欲提高发射频率，应增大L1的匝间距离；如欲降低发射频率，应缩小L的匝间距离。应注意使调频收音机能在无广播电台处接收到无线话筒的信号、这样可避开广播电台的干扰。

调整电感匝间距离

调节驻极体话筒工作电流： 边对着无线话筒讲话、边适当调节R1的阻值、使调频收音机接收到的声音清晰度最好。

调频无线语简调整完毕后、将电路板放入外壳内的下部，电路板上的驻极体话筒正对着外壳头部的受话孔，天线则从外壳尾部的小孔中穿出，用导线将电池弹簧和开关接入电路板，在外壳内上部装入一节5号电池，盖上外壳盖，这个调频无线话筒便制作完成可以实用了。
