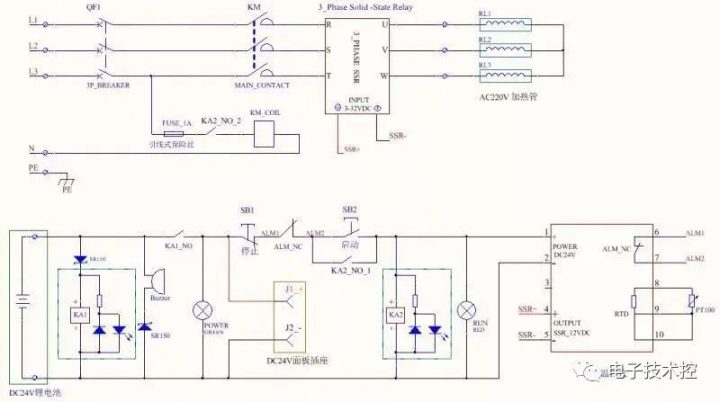

应客户要求，做一个控制箱，控制电源是客户自备的DC24V锂电池，面板表面带电源插孔，红色必须为24V正极，黑色必须为24V负极。为防触电，控制加热器工作的按钮、指示灯、继电器都必须是DC24V电压，参见下图。以前是用接触器控制加热管，温度偏差大，在设定值附近恒温工作时，接触器频繁动作，噪声很大，且经常坏。本文介绍的方法是用三相固态继电器控制加热管，在智能温控仪控制下，实现精细调节，超调小，恒温精度高，能控制在正负0.5度以内。

上图中的继电器KA1，是防电池反接继电器，当极性接反时，蜂鸣器会鸣叫，提示极性接反，此时KA1因肖特基二极管SR150反偏而不能工作，其常开触点不闭合，不会给后面电路和面板插座供电。

当电池与控制箱连接正确时，KA1动作，蜂鸣器因二极管反偏不工作，绿色电源指示灯点亮，就能开始操作了。

KA2是操作继电器，按下启动按钮，KA2得电并自锁，由KA2常开触点KA2_NO_2控制接触器KM动作，给三相固态继电器供电，此处的接触器KM仅作电源控制，不参与温度调节，温度调节由三相固继完成。

温控仪是控制核心，必须选带SSR输出信号的类型，输出的控制电压一般是DC12V。SSR是固态继电器的英文缩写，其控制电压一般是3～32VDC，用DC12V电压控制是没问题的。

测温传感器可以用RTD，也可采用热电偶（TC），本文采用Pt100 。

使用三相固态继电器时，必须配散热器，按装时要先在SSR底板涂导热硅脂，然后再用螺钉固定在散热器上，采购SSR时，请供应商配套好散热器。环境温度较高时，要配散热风扇。

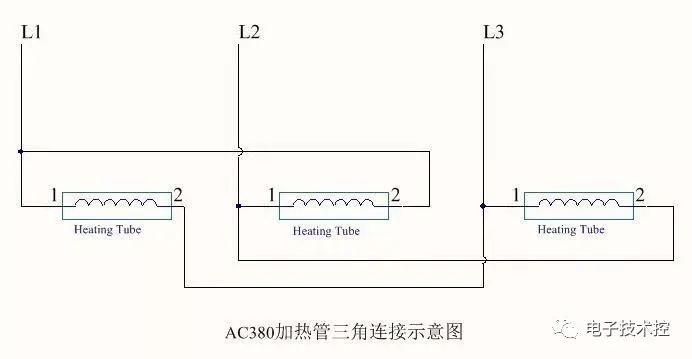

本文使用的加热管为AC220供电的，按三相负载星形连接，此时每相负载电压即为220V；如果加热管为AC380供电，则必须将负载接成三角形连接。如下图所示。

加热管的三角连接与三相电机的三角连接道理相同，此时每相负载电压为AC380V。用三根加热管星形连接或三角连接，目的都是为了三相供电平衡，不至于某相负载过重而导致其电压下降过多，影响到其他用电设备正常工作。
