各位工程师在设计电路时，可能会遇到需要负电压供电的系统，例如使用负电压为IGBT提供关断负电压、运放系统中用正负对称的偏置电压供电。那么该如何产生一个稳定可靠的负电压呢？本文将为你介绍不同的解决方案。



负电压设计根据不同的负载电流有很多不同方案，以下是给出几种目前市面比较常见的负电压方案，可以根据不同场合使用合适的方案。



一、工频变压器输出正负电压





各位工程师看到图1的电路是否有很强的亲切感，是否能想起大学时接触电子设计时的情景？此经典电路优点比较明显，电路结构简单、极低干扰噪声、稳定性好；同时此电路也有缺点，输入交流电范围窄（一般是220VAC±5%），体积重量大；虽然此电路缺点明显目前还有一些应用采用此方案设计。此方案主要是利用变压器产生负电压在通过线性稳压器7905进行稳压。

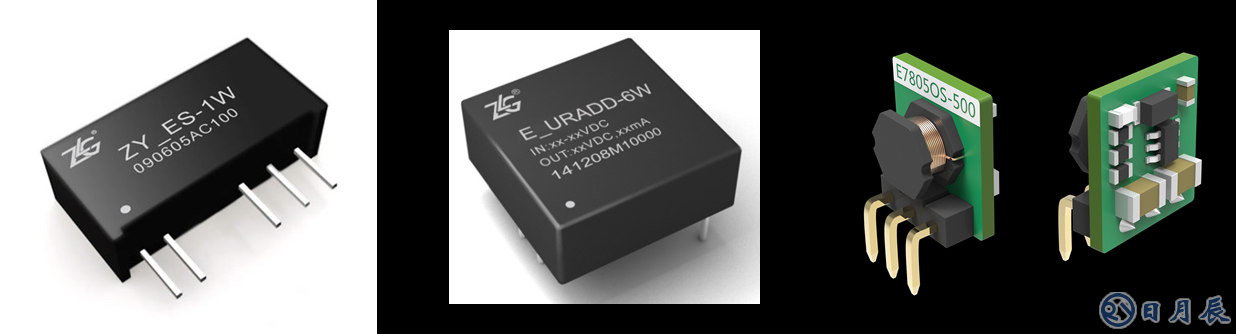

二、电源模块输出负电压

由于电子元件制造工艺技术越来越好，能量损耗越来越低，这样一来越来越有利于电源的模块化发展。而且在设计上也能做到小型化，轻型化设计。



1、非隔离负压输出负电压









如图3所示，此电源模块应用与常用的LM7805类似，而且不需要安装散热片。如上图，我们需要正负电压给运放等供电时，只需要两个E78xxOS-500电源即可实现。



2、隔离电源模块输出正负电压









在电力、工业、通讯等对抗干扰性能要求较高的场合，一般需要对电源进行隔离处理来隔离从总电源端的干扰。此种应用时如果需要用到负电压，可以直接采用隔离电源模块直接输出正负电压给系统供电。



三、Buck-Boost拓扑设计输出负电压

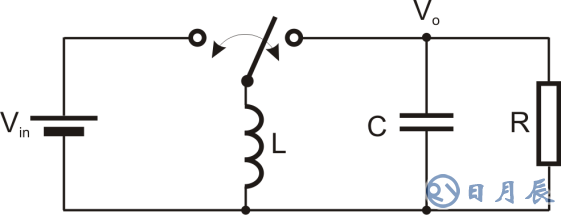

除了采用隔离模块方案，我们还可以选择芯片自己设计负压电路，此处我们介绍一下较容易设计的非隔离负压输出Buck-Boost电路。如图6此电路只需要主控芯片、电感、电容等芯片，目前MPS的DC-DC电源芯片都支持Buck-Boost的设计结构，可以根据不同输出电流选择合适型号。

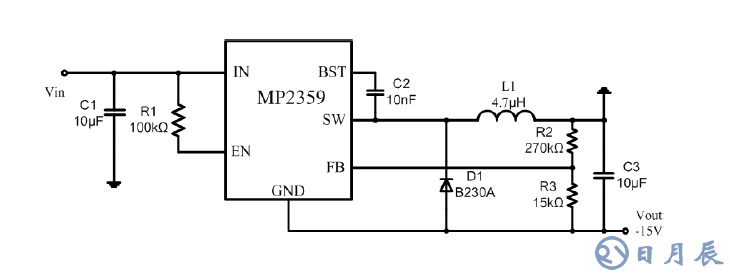

从图6的拓扑中可以看出输入电压与输出电压极性是相反的，因此Buck-Boost拓扑结构又简称为倒相拓扑。图7是采用MP2359DT设计的-15V电源电路，MP2359DT是采用SOT23-6的封装，整个电路占用PCB面积较小。







四、总结

负电压设计方案多种多样，哪一个方案适合你的设计，还是需要综合考虑不同应用、不同技术要求而定。



致远电子拥有近二十年的研发经验，可以提供多种负压产生方案的选择。隔离1000VDC、1500VDC、3000VDC及6000VDC等多个系列，封装形式多样，兼容国际标准的SIP、DIP等封装。同时致远电子为保证电源产品性能建设了行业内一流的测试实验室，配备最先进、齐全的测试设备，全系列隔离DC-DC电源通过完整的EMC测试，静电抗扰度高达4KV、浪涌抗扰度高达2KV，可应用于绝大部分复杂恶劣的工业现场，为用户提供稳定、可靠的电源隔离解决方案。
