微功率DC-DC电源模块以高集成度、高可靠性、简化规划等多重优势，遭到许多电子规划者的喜爱。电源模块尽管运用电路简略，操作简略，但往往在运用时仍是会遇到一些常见问题。针对此本文对电源模块常见的运用问题以及怎么排除故障进行具体的剖析，期望对规划者的电源模块选型时有所协助。

常见问题一：输出纹波噪声偏大

原因1：模块在运用时，负载为动态负载，使得模块输出电压峰峰值变大，但留意这不是纹波噪声。

当负载电流假如进行周期性骤变时，模块输出电压的峰峰值会变大。这是一个瞬态量，但有时会被误以为是纹波噪声。所以当运用一个电源模块给多个电路单元供电时，关于有周期性负载改动的电路，前级需求添加π型滤波，减小这部分电路的瞬态改动对其他电路的搅扰。

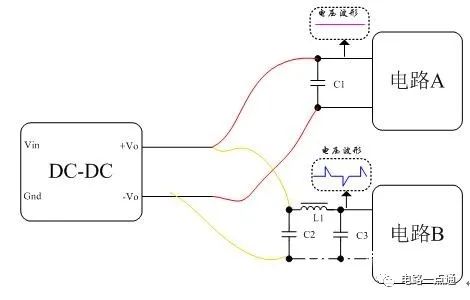

例如，下图中电路B由于负载巨细的改动，使得输入电压动摇。为了减小电路B对电路A的搅扰，主张在电路B的输入端添加π型滤波。

图 1 电路链接框图

原因2：示波器地线问题

在测验电源输出的纹波噪声时，示波器的地线夹和地线、模块输出引脚构成一个环路，类似于天线接收器，会引进其他噪声。假如测验的环境搅扰大，这种噪声也会由示波器引进，影响纹波噪声测验的成果。

且往常咱们购买的示波器探头的地与示波器内部的大地线相连，这种状况对工频搅扰的抗扰才能弱，简单引进搅扰噪声。所以在运用中最好确保示波器探头浮地处理(阻隔开示波器的电源地，或许直接运用电池供电的示波器)，削减引进的搅扰。假如丈量目标的供电电源也是浮地，这样更好，这样就不会导致电路特性的改动，使模块输出噪声增大。

常见问题二：模块发动后，输出电压偏低

原因1：输入端有防反接电路

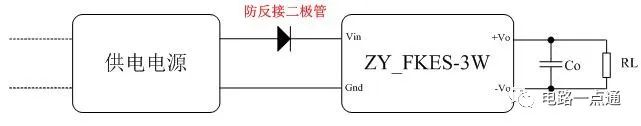

图 2 模块防反接链接框图

举例：图2中的ZY_FKES-3W模块是定压输入非稳压输出模块，其输出电压会跟着输入电压和负载巨细的改动而改动的。由于在电路规划时，在其输入侧添加了防反接二极管，所以这会导致到模块输入端的电压下降，然后输出电压变小。由于咱们在规划运用防反接二极管时，要考虑二极管的正导游通压降。

原因2：输出导线阻抗过大或许电压表衔接不标准

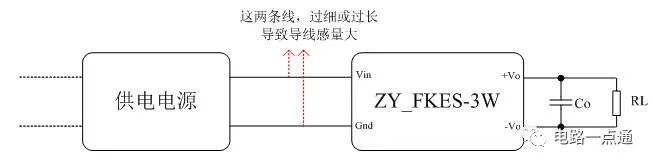

图 3 模块衔接框图

在运用电源模块时，咱们在测验输出电压，常常贪心便利直接测验被供电电路输入端的电压。但由于模块输出端到被供电电路的输入端之间的阻抗过大，所以会使得丈量值比实践值偏低。因此在测验电源模块的输出电压时，应该丈量模块输出引脚之间的电压，而非被供电电路输入端的电压。

原因3：在运用模块时，未精确估算出所需的电源模块功率，使模块处于超载发动或许超载作业状况
