逆变器由逆变电路、逻辑控制电路、滤波电路三大部分组成，主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分。控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号，逆变器的工作过程就是这样子的了。其中逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电;其次，线圈升压将不规则交流电变为方波交流电;最后，整流使得交流电经由方波变为正弦波交流电。
1、转换效率高、启动快；
2、安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；
3、物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；
4、带负载适应性与稳定性强
变压器可选用一个100W机床控制变压器，将变压器铁芯拆开，再将次级线圈拆下来，并记录匝数，以便于计算每伏圈数。然后用φ1.35mm的漆包线重新绕次级线圈，先绕一个22V的主线圈，在中间抽头，再用φ0.47的漆包线绕两个4V的反馈线圈，线圈的层间用较厚的牛皮纸绝缘。线圈绕好后插上铁芯，将两个4V次级分别和主线圈连在一起，注意头尾的别接反了。可通电测电压，如果4V线圈和主线圈连接后电压增加说明连接正确，反之就是错的，可换一下接头就可以了。
与4V线圈串联的两个电阻R2、R3可用电阻丝制作，可根据输出功率大小选择电阻的大小，一般为几欧姆，输出功率大时，电阻越小，偏流电阻用1W300Ω的电阻，不接这个电阻也能工作，但由于管子的参数不一致有时不起振，最好接一个。三极管的选择：每边用三只3DD15并联，共用六只管子，电路连接好后检查无错误，就可以通电调整了，接上蓄电池，找一个100W的白炽灯做负载，打开开关，灯泡应该能正常发光，如果不能正常发光，可减小基极的电阻，直到能正常发光为止，再接上彩电看能否正常启动，不能正常启动也是减小基极的电阻，调整完毕后就可以正常使用了。
只用4个元件的逆变器，制作简单，用于普通照明不错。R1、R2根据三极管和变压器的不同在1.2k～4.7k之间选用；三极管无特殊要求根据变压器的容量选择，容量大就用功率大点的；变压器可用普通控制变压器，只要有两组12V就行。选用500W机床控制变压器0v－12V－24V，三极管用的达林顿管MJ11032，电阻4.7k。（输出的是方波，不适合要求较高的场合）。
主要由MOS场效应管，普通电源变压器构成。其输出功率取决于MOS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。电路的振荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC.图示电路的最大频率为：fmax=1/2.2&TImes;3.3&TImes;103&TImes;2.2&TImes;10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz.由于元件的误差，实际值会略有差异。其它多余的反相器，输入端接地避免影响其它电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V.如图所示。
下面简述一下用C-MOS场效应管（增强型MOS场效应管）组成的应用电路的工作过程。电路将一个增强型P沟道MOS场效应管和一个增强型N沟道MOS场效应管组合在一起使用。当输入端为低电平时，P沟道MOS场效应管导通，输出端与电源正极接通。当输入端为高电平时，N沟道MOS场效应管导通，输出端与电源地接通。
在该电路中，P沟道MOS场效应管和N沟道MOS场效应管总是在相反的状态下工作，其相位输入端和输出端相反。通过这种工作方式我们可以获得较大的电流输出。同时由于漏电流的影响，使得栅压在还没有到0V，通常在栅极电压小于1到2V时，MOS场效应管既被关断。不同场效应管其关断电压略有不同。也正因为如此，使得该电路不会因为两管同时导通而造成电源短路。
由以上分析我们可以画出原理图中MOS场效应管电路部分的工作过程
这是一种性能优良的家用逆变电源电路图，材料易取，输出功率150W.本电路设计频率为300Hz左右，目的是缩小逆变变压器的体积、重量。输出波形方波。这款逆变电源可以用在停电时家庭照明，电子镇流器的日光灯，开关电源的家用电器等其他方面。
电容器C1、C2用涤纶电容，三极管BG1-BG5可以用9013：40V0.1A0.5W；BG6-BG7可以用场效应管IRF150：100V40A150W0.055欧姆。先不接功率管，测A点、B点对地的电压，调整R1或R2使A、B两个点的电压要相同，这样才能输出的方波对称，静态电流也最少。
安装时要注意下列事项：BG6、BG7的焊接，必须用接地良好的电烙铁或切断电源后再焊接。大电流要用直径2.5MM以上的粗导线连接，并且连线尽量短，电瓶电压12V、容量12AH以上。功率管要加适当的散热片，例如用100*100*3MM铝板散热。如果你要增加功率，增加同型号的功率管并联使用，相应地增加变压器的功率。
本逆变器输入端为汽车蓄电池（+12V，4.5Ah），输出端为工频方波电压（50Hz，220V）。其系统主电路和控制电路框图如图1所示，采用了典型的二级变换，即DC/DC变换和DC/AC逆变。12V直流电压通过推挽式变换逆变为高频方波，经高频升压变压器升压，再整流滤波得到一个稳定的约320V直流电压；然后再由桥式变换以方波逆变的方式，将稳定的直流电压逆变成有效值稍大于220V的方波电压，以驱动负载。为保证系统的可靠运行，分别采集了DC高压侧电压信号、电流信号及蓄电池电压信号，送入SG3525A，通过调整驱动脉冲的占空比或关断脉冲来实现电压调节、过流保护及欠压保护等功能。
图 系统主电路和控制电路框图

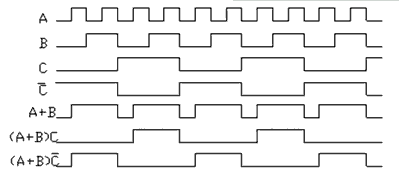

振荡频率的确定：振荡频率由三个外部元件RT、CT和RD设置，分别接在6、5、7引脚上。振荡频率为fOSC=1/CT（0.7RT+3RD），其中，0.7RTCT为定时电容充电时间，3RDCT为定时电容放电时间。为了使分频分相电路取得50Hz振荡频率，本设计设定振荡频率为51.2kHz，取CT＝2000pF，RT=10kΩ，RD=922Ω。
输出脉宽的调整：PWM脉冲宽度由引脚9和引脚8中电平较低的一端控制。芯片内部的误差放大器U1将电压反馈信号与基准电压信号偏差放大后送入比较器U2的反向输入端，比较器正向输入端的输入则来自电容器CT上的锯齿波，两者做比较后输出方波脉冲来控制SG3525A内部输出功放管的占空比。本设计中将8引脚经电容接地，9引脚接DC/DC高压直流电压的反馈电压，由此调整输出直流电压的稳定。
图 输出直流高压调节原理图
图中，U1为SG3525A中的误差放大器，1、2、9分别为芯片管脚，R1～R7、C1、C2均为外接电阻电容。SG3525A的16引脚输出5V参考电压。电阻R3、R4及U1构成反比例运算器，R4/R3为其静态放大倍数，其值越大控制精度越高。但放大倍数太大将引起振荡，因此引入C1和R5使误差放大器成为不完全比例积分控制器，此时静态误差放大倍数不变，动态误差放大倍数减小，既不影响控制精度，又避免过冲引起振荡。
