全波整流电路的特点

　　（1）使用的整流器件较半波整流时多一倍。

　　（2）整流电压脉动较小，比半波整流小一半。无滤波电路时的输出电压Vo=0.9V2。

　　（3）变压器的利用率比半波整流时高。

　　（4）变压器二次绕组需中心抽头。

　　（5）整流器件所承受的反向电压较高。

　　全波整流电路工作原理

　　全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a、E2b，构成E2a、D1、Rfz与E2b、D2、Rfz，两个通电回路。

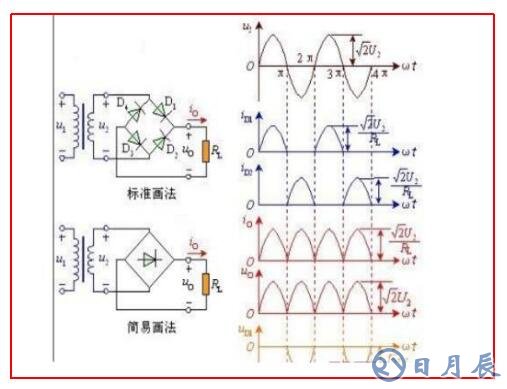

　　单相全波桥式整流器电路的工作原理

　　由图可看出，电路中采用四个二极管，互相接成桥式结构。利用二极管的电流导向作用，在交流输入电压U2的正半周内，二极管D1、D3导通，D2、D4截止，在负载RL上得到上正下负的输出电压；在负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载RL的电流方向与正半周一致。因此，利用变压器的一个副边绕组和四个二极管，使得在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压和电流。桥式整流的名称只是说明电路连接方法是桥式的接法，桥式整流二极管：大家常用的一般是由4只单个二极管封装在一起的元件，取名桥式整流二极管，整流桥或全桥二极管。

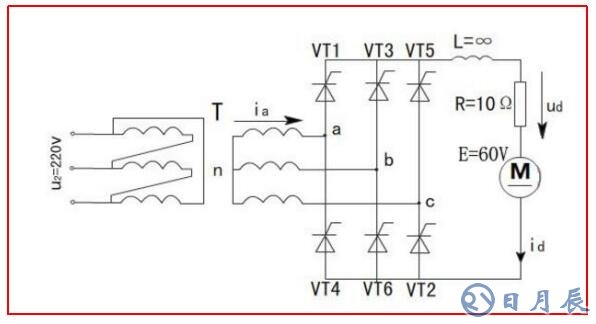

　　三相全波整流电路工作原理

　　习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、 VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。从后面的分析可知，按此编号，晶闸管的导通顺序为 VT1－VT2－VT3－VT4－VT5－VT6。
